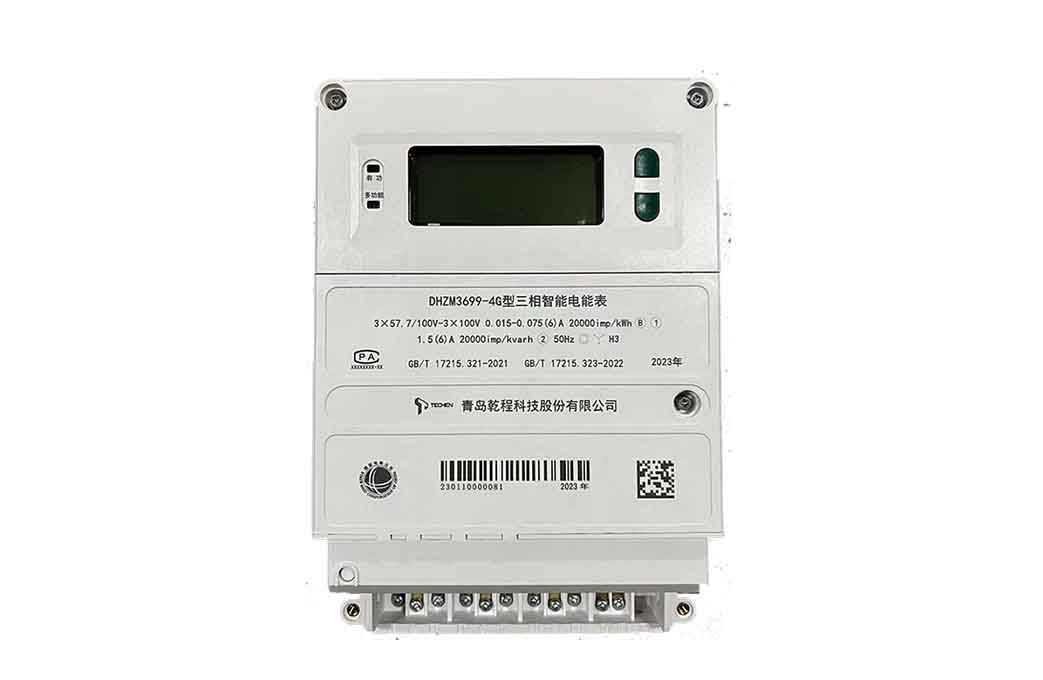

B級三相智能物聯電能表 DTZM3699-M
三相智能物聯電能表是國家電網2020年推出的標準適應層上完全符合IR46標準要求的新一代高性能高配置三相智能電能表表型，采用模組化設計，即計量芯與管理芯分離，并支持配置不同的擴展模組。
通過多芯模組設計以及 SPI隔離方案，來滿足用戶不同需要，完成控制、通信和計量等一系列多元化功能。
同時隨著計量與管理功能相互獨立，使得計量部分的準確性和穩定性得到提高。
執行標準 | GB/T 17215.321-2021、GB/T 17215.323-2022、Q/GDW 17215.211-2021、GB/T 17215.302-2013、DL/T 698.45等 |
參比電壓 | 3×220/380V |
電流規格 | 0.015-0.075（6）A/1.5（6）A 0.4-1（100）A/10（100）A |
準確度等級 | 有功準確度等級：B級、C級、D級、E級 無功準確度等級：2級 基波有功準確度等級：B級、C級、D級、E級 諧波有功準確度等級：5級 |
脈沖常數 | 全波脈沖常數：500、10000imp/kWh 諧波有功脈沖常數：10000、200000imp/Kwh |
標稱頻率 | 50Hz |
工作電壓范圍 | 90%Un~110%Un |
工作極限溫度范圍 | -40℃~+70℃ |
功耗 | 有功功耗≤2W；視在功耗≤10VA（非通信狀態，未插擴展模組） |
設計壽命 | ≥16年 |
外形尺寸 | 290mm（高）×170mm（寬）×85mm（厚） |
