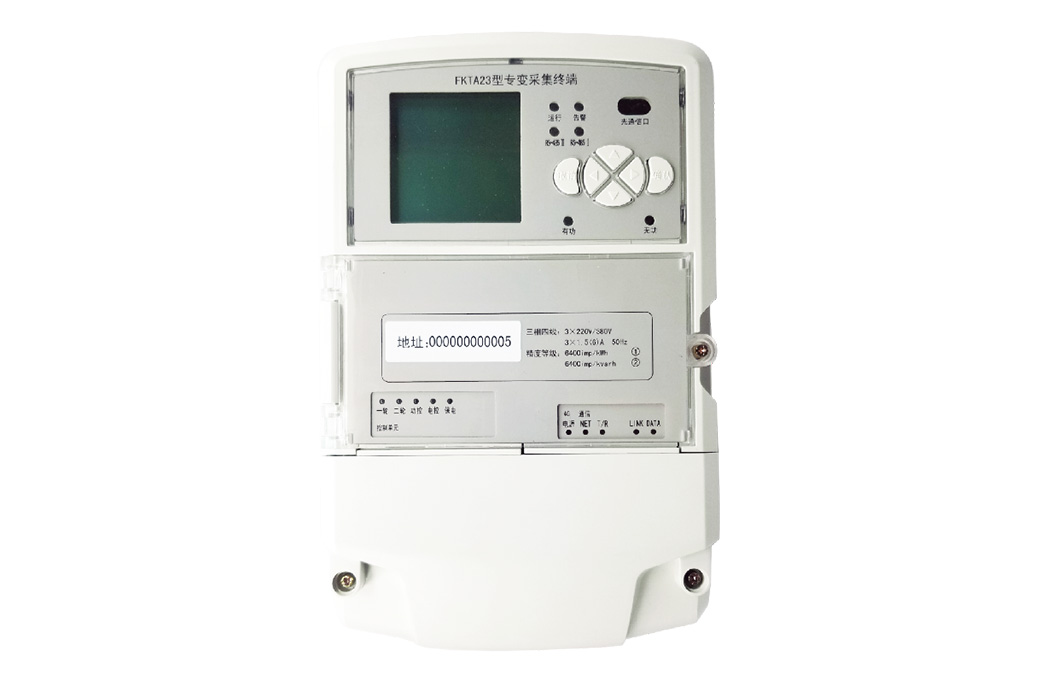

FKTA23-TC1101專變采集終端III型
根據Q/GDW1374.1-2013《電力用戶用電信息采集系統技術規范：專變采集終端技術規范》、Q/GDW1375.1-2013《電力用戶用電信息采集系統型式規范：專變采集終端型式規范》和DL/T698.45《電能信息采集與管理系統--面向?qū)ο蟮臄?shù)據交換協議》的要求，結合我國電力用戶的實際需求的新一代監測計量終端。采用32位ARM9內核的CPU及LINUX操作系統，具備高性能軟硬件平臺,電能表專用電能計量芯片，確保準確快速處理數據。軟硬件采用模塊化設計理念，可按照用戶的不同需求進行積木式組合。采用GPRS/CDMA/3G/4G作為主通訊方式，及國內外著名廠商的通訊模塊，確保高穩定性。終端實時檢測、分析，發現異常主動上報，可將電力用戶的損失降至小。本終端可廣泛應用于終端抄表、考核計量等用電需求場合。
人機界面 | 終端：240*128（Ⅰ型）/160*160（Ⅱ、Ⅲ型）點陣液晶，6鍵鍵盤 | 時鐘電池 | 3.6VDC，1.2AH |
采集智能表數 | 32 | 整機功耗 | 三相四線：≤25VA |
采集周期 | 1分鐘～24小時可設 | 電源 | 三相四線3×220V/380V，允許偏差-50%～+95% |
存儲容量 | 8GB | 工作條件 | 工作溫度：-40℃～70℃，相對濕度10%～100% |
交流采樣精度 | 電壓、電流0.5級，功率0.5級 | MTBF | ≥50000小時 |
電能計量精度 | 有功0.5S級; 無功2.0級 | 安全措施 | 鉛封、口令；門禁檢測 |
掉電保存 | 時鐘10年，數據＞10年 | 安裝方式 | Ⅲ型壁掛式，280MM*180MM*85MM（高*寬*深） |
時鐘精度 | ≤±0.5秒/天 | ||
抗干擾抗故障能力 | Q/GDW379.2-2009專變采集終端檢驗技術規范4級標準，RS485接口與電源間可承受4KV工頻耐壓、4KV的浪涌（對零線），A、B 端子可承受8KV的靜電接觸放電，以及A、B端子間可承受380V的交流電歷時5分鐘不損壞 | ||
